Suporturi din otel zincat la cald 100 x 50 x 2 mm, douazeci si sase de bucati.

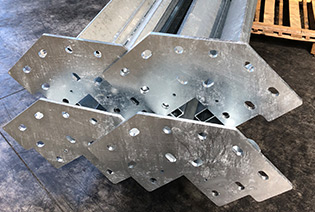

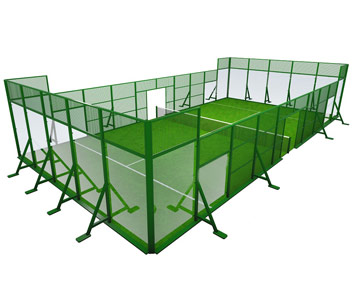

Cele patru colturi ale curtii coincid cu 4 stalpi galvanizati de sustinere din otel pentru 4 "x 2" x 1/16 " sau 100 x 50 x 2 mm. Placile de baza din otel pentru sprijin sunt galvanizate si masoara 350 x 350 x 10 mm. la un unghi de sprijin suplimentar. Baza suporturilor este curbata in afară pentru a conferi un unghi bun de sprijin si are cinci gauri perforate la 16mm în diametru.

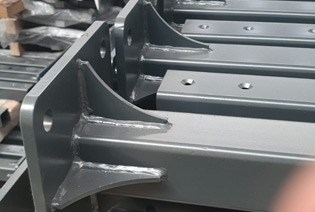

Suprafetele de de sticla sunt sustinute de suporturile din otel, ele au o placa de baza pentru ancorarea in beton de marimea 8 "x 12" x ½ " sau 200 x 300 x 10 mm. Patru perforatii la ½" sau 16mm în diametru se gasesc la stalpii de baza care sunt curbati ceea ce confera un unghi de sprijin mai bun.

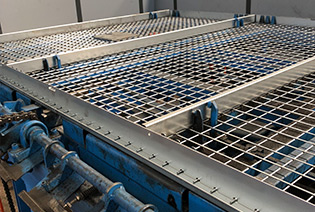

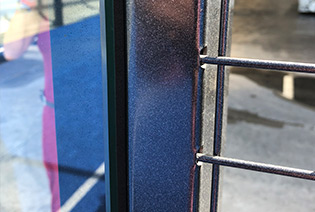

Ramele de otel galvanizat, dreptunghiulare, 12 bucati. Fiecare dintre rame are dimensiunea de 1950 x 3000mm. Tubulara din otel galvanizat ce constituie ramele are dimensiunea de 40 x 40 x 2 mm. Aceste rame au o plasa de sarma prinsa prin electro-sudare pe ramele galvanizate. Plasa de sarma are dimensiunea de 50 x 50 x 5 mm, care este stas. Fiecare cadru dreptunghiular este pregaurit in asa fel incat plasa se potriveste perfect cu cadrul de care trebuie prinsa.
Deasupra suprafetelor din sticla se asambleaza 18 rame otel zincat de forma dreptunghiulara, care sunt prinse de ramele metalice de sustinere a suprafetelor din sticla. Acestea au marimea de 1950 x 1000mm si sunt din otel galvanizat, profilul care formeaza ramele are dimensiunea de 40 x 40 x 2 mm. Plasa de sarma este prinsa prin electro-sudare pe suporturile tubulare cu profil dreptunghiular. Plasa este tesuta prin sudare in asa fel incat golurile sa fie de 50 x 50 x 4mm, care este stas.
BULOANE DE ANCORARE

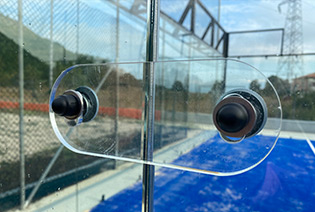

Geamurile securizare sunt alcatuite din:
14 suprafete de sticla de dimensiuni: 2 x 3m x 10mm
4 suprafete de sticla de dimensiuni: 2 x 2m x 10mm
Modele de buloane pentru ancorare:
Tipul HST-R, grosime: 14mm, lungime 145mm.
Suruburi tip DIN 931 in A-2 din inox, auto-blocante, zece bucati pentru prinderea structurii.
